Composite interphase spacer

概述：
    高压复合绝缘子及交流无间隙金属氧化物避雷器系国家“七五”重大科技装备攻关项目和“八五”重点推广产品。
中国.上元电力科技有限公司是一家专业生产、研制、开发、销售电力金具、复合绝缘子、复合相间间隔棒复合绝缘子、复合外套金属氧化物避雷器、跌落式熔断器、高压隔离开关、防雷复合绝缘子和高压防雷保护器等高电压产品为一体的现代化高新技术企业。可批量生产500kV及以下各种电压等级的系列产品。所有产品经国家绝缘子避雷器质量监督检验中心和电力工业部电气设备质量检测中心的型式试验合格，压接式联接形成质量稳定可靠，铝质开口型、闭口型均压环属国内独创，为电力安全运行提供子保证；在生产中认真宣贯ISO9001国际标准，并顺利通过国家权威机构组织的质量体系和产品质量体系认证。
   目前，本公司所生产的产品在全国30多个省、市区挂网运行，最早挂网的运行时间已达5年之久，并且产品出口到南美、非洲、中东、东南亚等国家和地区，年出口200多万美元。
公司投资数百万元用于技术改进及实验室改造等，600kV高压工频试验室已投入使用，10kV～500kV等多种电压等级，70kN～300kN多种拉伸负荷共30多个品种一次性通过了在国家绝缘子避雷器质量监督检验中心（西安高压电器研究院试验认证中心）进行的定型试验，其中某些新技术、新产品通过有关权威部门组织的鉴定。目前，我公司可同时一次整体成型工艺生产产品，以满足用户的不同需要。为了积极推动我国超高压输电线路以及国家电网的发展，减少污闪事故，保证电网安全运行，压接式复合绝缘子已安全运行五年时间以上，目前已全部通过了定型试验及型式试验。
一、产品用途：
复合相间间隔棒是一种保持导线相间距离、抑制导线舞动的装置。主要由复合相间间隔绝缘子、耳槽线夹、阻尼垫等部件组成。其中复合相间间隔绝缘子既起着相间间隔绝缘，相间电气隔离作用，又起着相间机械负荷传递的作用。适用于高压输电线路，尤其用于污秽地区，能有效地防止污闪事故，且不需人工清扫，可免零值维护，能有效防止因导线舞动而造成的线路相间等的短路问题，是当前国际上及欧美国家和地区被广泛使用的优质产品。
由于各线路安装方式的不同和气候条件的不同将导致相间导线做不同的运动，所以整个装置受力复杂，故我公司一般要求用户提供详细技术条件来对产品的设计进行调整，力求制造出最优化的产品，并要求安装的规范化和专业化。
二、对线路的基本要求：
1、 导线规格在适用范围之中。
2、 导线相间弧垂相对误差不超过100mm 。
3、 通常安装过程需要作业人员攀登挂在导线的软梯，要求导线及悬挂点应满足强度要求。
4、 在导线上挂软梯时，对于多层多回路的以及下方有跨越的应满足安全规程（线路部分）。
5、 发现异常应及时处理。
三、主要技术参数表：　　

　

产品型号	额定 电压  (kV)	结构高度 (mm)	雷电全波干冲击耐受电压 (kV)	工频耐受电压 kV(有效值) 不小于		备注
				干	湿
FXGB-660D	66	2500	410	215	185	D-单导线 S-双导线
FXGB-66S	66	2600	410	215	185
FXGB-110D	110	3000	550	265	230
FXGB-110S	110	3000	550	265	230
FXGB-110D-3	110	3750	550	265	230
FXGB-110D-4	110	3950	550	265	230
FXGB-220D	220	6000	1000	425	395
FXGB-220S	220	6000	1000	425	395

　　本产品握着力不小于导线计算拉断力的5%，接触导线部位采用耐磨阻尼半导体橡胶，连接部件采用耐磨损设计，预计使用年限：20年。
四、安装工艺要求：
1、安装前请仔细阅读安装说明书和安装图解，查对产品配件和数量，了解配件的装配位置，检查配件之间的配合性。
2、相间间隔棒必须垂直导线轴向安装，其上部严禁向悬挂点倾斜，向弛度点方向的倾斜不得超过80mm 。
3、安装：产品的配件线夹压盖与耳槽线夹的4个M10的紧固螺丝拆分开装入导线安装点，拧上紧固螺丝，注意绝缘子伞裙的方向应向下。
4、调整上、下线夹位置，安装好之后各导线应保持原始状态，使其符合第2点的要求，再上紧螺栓，插入防退销。
5、所有紧固螺栓、连接部件必须安装开尾钉。
五、运行维护：
产品出厂前已按GB/T19519-2004、GB/T20876.2-2007及有关标准进行了逐个试验和抽样试验，为防止在运输中被损坏用户在安装使用前仍应进行外观检查；使用前应妥善保管，不受外力重压的撞击。
复合相间间隔棒虽为免维护设备，但是运行期间应该格外注意其运行状况，发现异常应及时处理，为总结经验，遇到又舞动天气时，应该到现场观察记录，最好有录像资料，已备分析。
六、产品包装：
1、复合相间间隔棒    2 只
2、说明书      1份
3、合格证      1份
七、订货需知：
1、订货时请指明产品名称、规格型号、数量、交货日期、有无特殊要求等。
2、本公司除提供各种标准结构的复合绝缘子外，可根据用户的特殊要求加工。

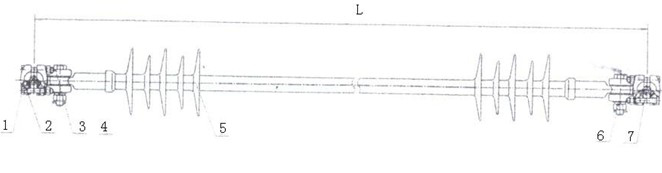

八、产品外形示意结构图：
